3D-Objekt erstellen

Thema: 3D-Objekt erstellen in Blender bzw FreeCAD
Bereich: Grafiken druckbar machen

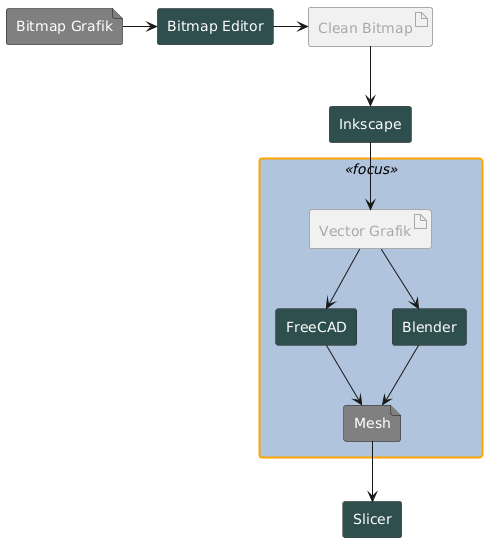

«focus» Vector GrafikFreeCADBlenderMeshBitmap EditorInkscapeBitmap GrafikClean BitmapSlicer

Programme

Allgemeines

Um eine Vektor-Grafik in ein 3D-Modell umzuwandeln bzw. als solches zu verwenden sind noch weitere vorbereitende Schritte durchzuführen:

  • Grafik importieren und evtl. durch den Import entstandene Fehler korrigieren
  • Grafik aufbereiten (Pfade kombinieren, Flächen hinzufügen, …)
  • Grafik konvertieren

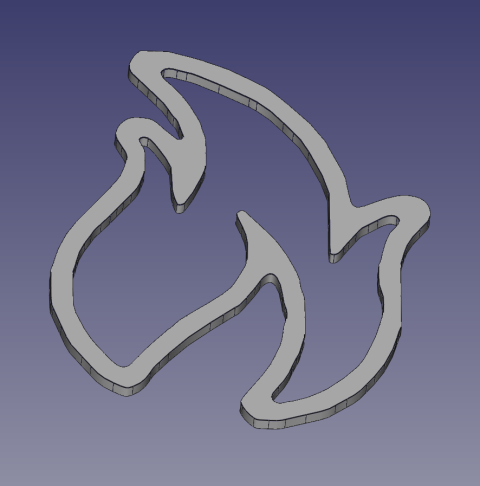

FreeCAD

FreeCADFreeCADSVG als Geometrie importierenZwei Möglichkeiten:a. Formteil ⇒ Verbinden⇒ Objekte verbindenb. Verbund⇒ Erzeuge VerbundPfade kombinierenMit dem Modell kann nunals eigenständigenPartweiter gearbeitet werdenVerbund aufpolsternMit der Skizze weiter arbeitenOptional1.Verbund klonen:Änderung ⇒ Klonen2.Klon skalieren:Eigenschaft ⇒ Draft ⇒ Scale(in der Eigenschaften-Tabelle)Verbund SkalierenÄnderung ⇒ Entwurf zu SkizzeSkizze aus Verbund erstellenSkizze überprüfen und reparieren !Mit der Skizze weiter arbeitenPartDraftPart Design

Anleitung in Textform

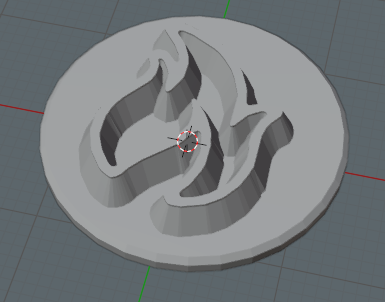

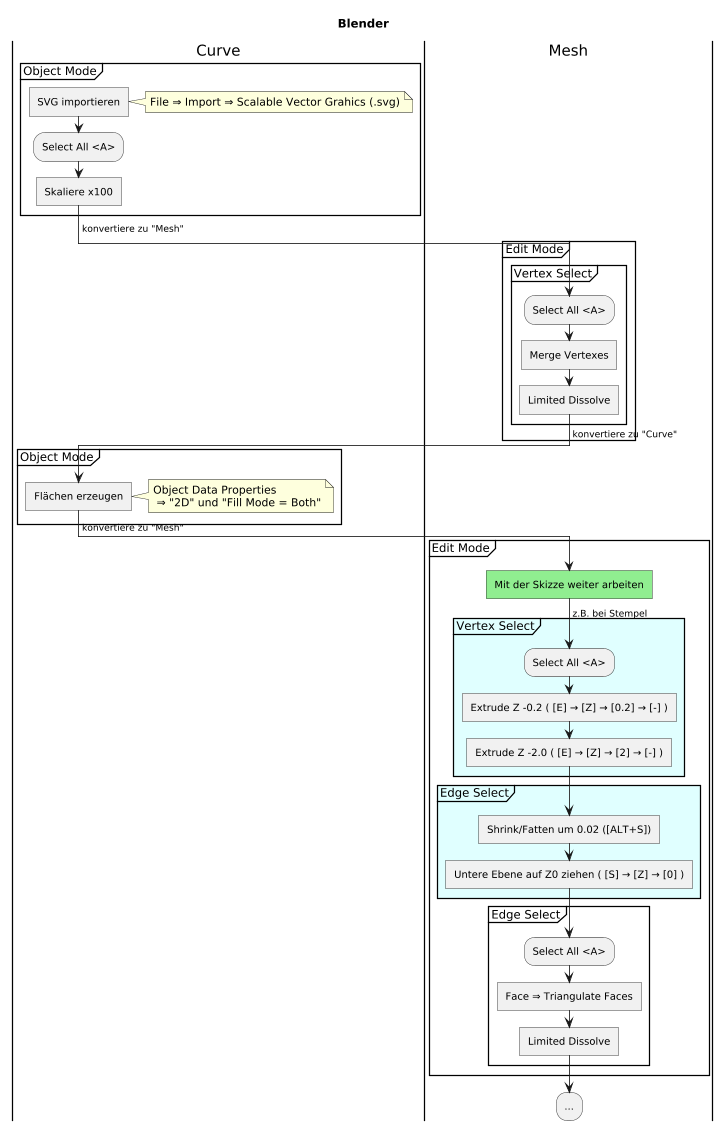

Blender

Anleitung in Textform

Artikel Info
BeschreibungGrafiken druckbar machen
Stand
Fertig
Version24.0330
Kategorien

Anleitung

,

CAD

,

FDM-Druck

,

SLA-Druck
